图表
图表显示价格随时间的变化。要切换到此选项卡,请使用 MetaTrader 5 的侧面或底部面板。
打开图表
若要打开金融产品图表, 在 "报价" 选卡运行 "图表" 菜单指令。
图表周期
在 MetaTrader 5 的 Android 版中,您可以查看 9 个图表时间帧: 从 1 分钟 (M1) 至 1 个月 (MN)。使用 轮盘菜单 以便在时间帧之间切换。
|

|
交易
若要开始 交易 当前图表的金融产品, 请触击 (在面板底部)。
MetaTrader 5 的 Android 版移动版本中可以显示的价格数据深度是有限制的。数据的深度取决于设备的性能,但不能超过 1500 根柱线。
|
图表管理
用户可以在图表上执行以下操作:

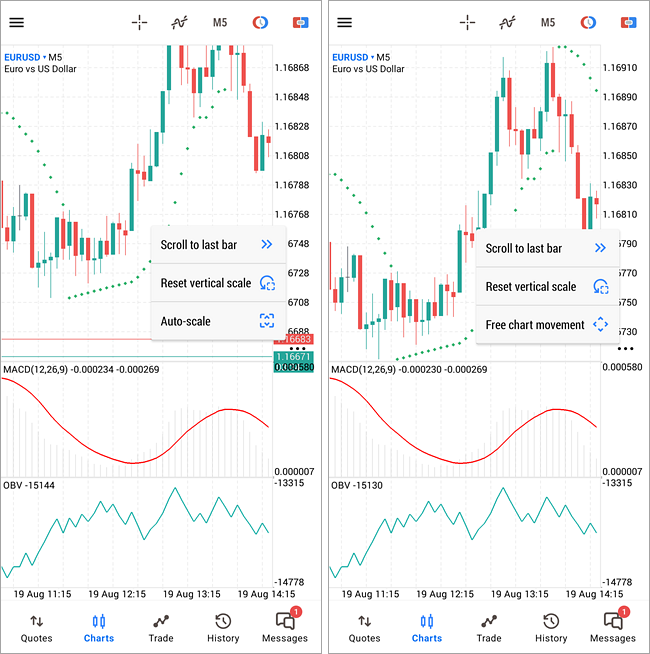

- 滚动: 滚动遍历图表, 向左或向右拖动。
- 缩放 ― 若要放大, 将两根手指放在要放大的图表区域, 然后将手指分开。若要缩小, 将两根手指放在屏幕的不同位置, 然后拖动手指并拢。
- 全屏模式 ― 当您将设备旋转到横向模式时, 全屏模式自动启用。
- 品种 ― 查看其它 品种 的图表, 请触击
。
- 改变图表类型 ― 有三种可用的图表类型。如果您打算在图表类型之间切换, 从 轮盘 打开图表 设置。从 "图表类型" 选项中选择所需的表现类型:
- 柱线图表 ― 按照柱线序列显示图表。
- 蜡烛条 ― 按照日本蜡烛条序列显示图表。
- 折线图 ― 按照收盘价相连的折线显示图表。
- 指标 ― 开始在图表上加载 指标, 触击按钮
(在面板顶部 或在 轮盘菜单 里)。
- 设置 ― 为了访问图表 设置, 打开轮盘菜单并触击
。
- 平铺图表 ― 您可以在移动平台上打开多个图表: Android 智能手机最多 4 个图表,平板电脑最多 6 个图表。如果您打算自定义图表的排列,请触击
(在面板顶部)。
|

|
轮盘菜单 #
在图表上触击可打开轮盘菜单。使用菜单您可以:
每个图表都有一个单独的轮盘菜单,可以访问图表的设置。
|
十字定位标 #
"十字定位标" 模式允许在图表的任何点位查看确切的日期、价格和指标数值。若要打开该模式,请触击 i(在图表顶部面板或在 轮盘菜单 里)。将十字定位标移到图表的任何点位上,该点位的日期和价格将显示在相应的图表标尺上。
|

|

|
直尺
在 十字定位标 模式下您可以测量图表上一点到另一点的距离。为此,请用一根手指在第一个点上设置十字定位标,保持并用另一根手指滑动屏幕到第二个点。
十字定位标标题包含两个值: 沿横轴的柱线距离,和沿纵轴的价格或指标值。
|
数据窗口 #
数据窗口可以查看点差值 (所选柱形图的最高点差值),以及指标值。要启用数据窗口,请打开径向菜单并导航到图表设置。然后打开十字光标模式,并在所需的点位持仓。
|

|

|
调整子窗口大小,以及从图表边缘偏移 #
如果您要调整指标子窗口的大小,请在图表上的任意位置长按 (大约 1 秒钟)。通过拖动其上边框来指定所需的子窗口大小。
在相同的模式下,您可以通过拖动虚线来改变价格图右边缘的偏移。
要将图表扩展为全屏模式,请触击 。要在此模式下在图表窗口之间切换,请使用菜单 。要返回多窗口显示,请使用相同菜单或点击 (在图表切换模式中)。
若要关闭图表,触击 (在其旁边)。
点击图表上的任意位置即可退出编辑模式。
|
图标设置 #
若要进入图表设置,请打开轮盘菜单并触击 。
- 蜡烛条 ― 按照日本蜡烛条序列显示图表。
- 折线图 ― 按照收盘价相连的折线显示图表。
- OHLC ― 启用此选项时,当前的开盘价,最高价,最低价和收盘价将显示在图表顶部。因此,总是可以看到最后一根柱线的确切值。
- 显示数据窗口 ― 当此选项启用在 "十字定位标" 模式, 数据窗口 将附加显示在图表上。数据窗口显示图表中所有有效指标在指定点位处的数值。
- 显示交易价位 ― 当此选项启用, 所有品种的 当前持仓 和 挂单 显示在该品种的 图表 上。交易操作在其执行价位显示一条明显的横线。
|

|
- 显示区间分隔符 ― 每根柱线的日期和时间显示在图表的横轴上。且水平标尺间隔是选定的时间帧。"区间分隔符" 选项绘制对应于较大区间 (时间帧) 边界的附加垂直线。日线级分隔符绘制在 M1 至 H1 图表, 周线级分隔符显示在 H4, 月线级出现在 D1,而年线级用于 W1 和 MN1 图表。
- 竞买价指示线 ― 显示/隐藏最后报价的竞卖价 (Ask)。平台上的柱线是基于竞买价 (Bid) 形成的 (或最后价格 (Last),如果产品的 市场深度 可用)。然而,在开多头仓位和平空头仓位时,始终使用竞卖价 (Ask)。竞卖价 (Ask) 不显示在图表上,因此无法看到。若要更精确地控制交易,请启用 "竞卖价 (Ask) 指示线" 参数。图表上会出现一条对应最新竞卖价 (Ask) 的附加水平线。
- 最后价线 �D 显示/隐藏最后一笔执行交易的价位。这条线仅在服务器能够提供对应的品种价位时才会显示。
- 配色方案 ― 选择一个预定义图表颜色方案。有两种配色方案: "黑底绿色" 和 "白底黑色"。
- 前景色 ― 坐标轴、刻度和 OHLC 行的颜色;
- 网格 ― 网格颜色;
- 交易量 ― 交易量和开仓价位颜色;
- 柱线向上 ― 上涨柱线的颜色,它也是蜡烛条阳线实体边框和影线的颜色;
- 柱线向下 ― 下跌柱线的颜色,它也是蜡烛条阴线实体边框和影线的颜色;
- 阳线蜡烛 ― 阳线蜡烛条实体颜色;
- 阴线蜡烛 ― 阴线蜡烛条实体颜色;
- 折线图 ― 折线图和十字星蜡烛条颜色;
- 竞买价指示线 ― 竞买价指示线颜色;
- 竞卖价指示线 ― 竞卖价指示线颜色;
- 最后价线 �D 最后一笔执行交易的价位线颜色;
- 停止价位 ― 停止订单 (止损和止盈) 价位的颜色。
|
